剛玉(FUSED ALUMINA)

   1.概述

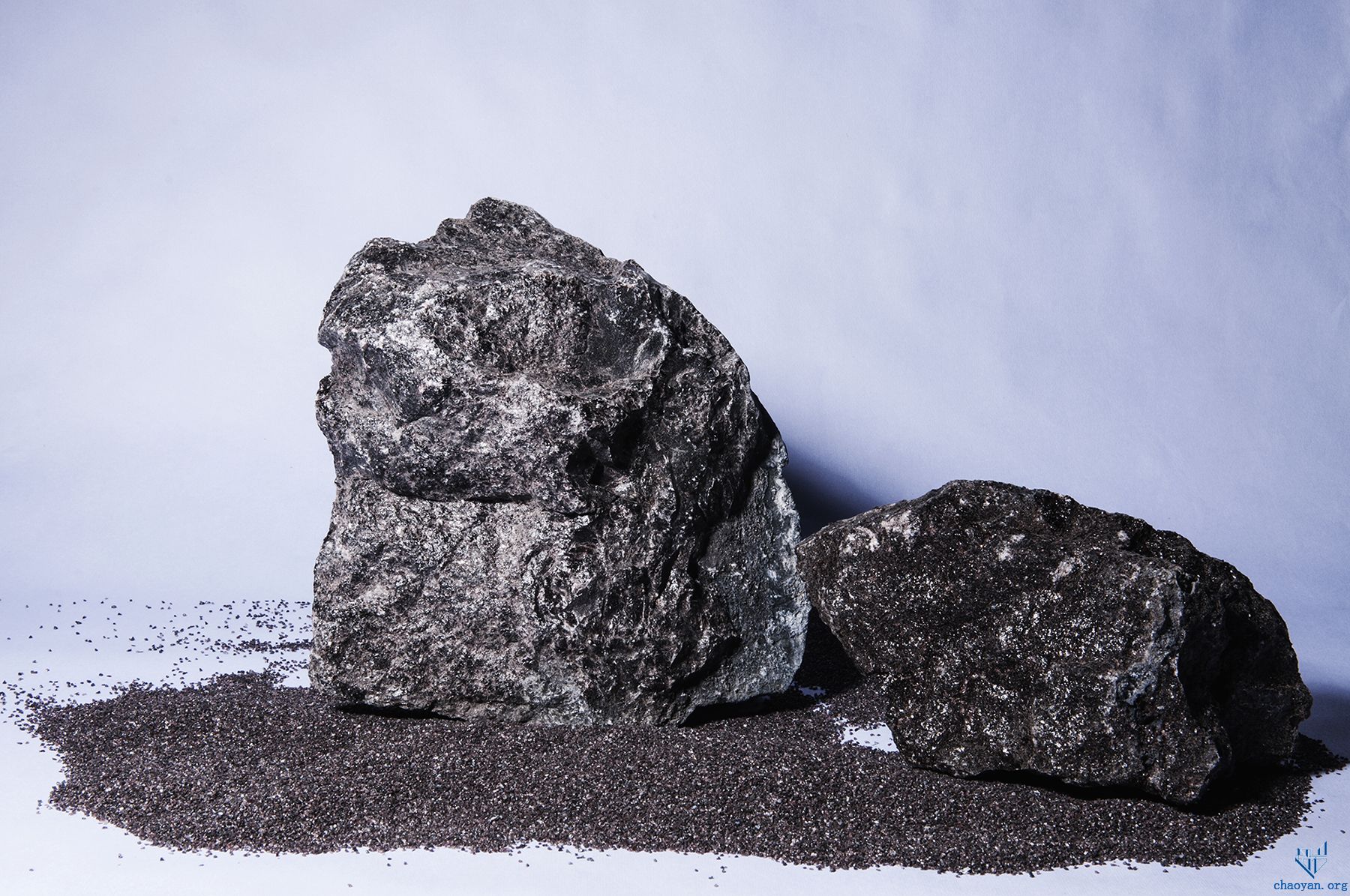

    剛玉分為天然剛玉和人造剛玉。天然剛玉是一種純的氧化鋁(Al₂O₃)。 人造剛玉的主要礦物成分是物理剛玉。人造剛玉分為棕剛玉(A)、白剛玉(WA)、鉻剛玉(PA)、鋯剛玉(ZA)、黑剛玉(BA)、單晶剛玉(SA)、微 晶剛玉(MA)等。棕剛玉主要是用鋁礬土、鐵屑、無煙煤在電弧爐內經熔融還原雜質制得；白剛玉是用鋁氧粉在電弧爐中經熔融結晶制得；其它剛玉是以不同的氧 化鋁含量在熔融過程中加入一定量的其它氧化物派生的具有不同性能的物質。大量應用的剛玉為棕剛玉、白剛玉。
    2.主要特性及用途
    剛玉具備相當的硬度和一定的韌性，能夠被制粒加工成不同尺寸范圍并且顆粒形狀整齊均勻的粒狀，具有高溫穩定性和化學穩定性。棕剛玉的莫氏硬度為9，顯微硬度為1800-2200kg/mm²；白剛玉的莫氏硬度為9，顯微硬度為2200-2400kg/mm²，僅次于金剛石。棕剛玉、白剛玉是制造固結磨具和***耐火材料及制品的主體材料，也可用于防滑、研磨、熔模鑄造、***陶瓷等方面。
    3.主要規格及技術指標
    (1)規格：目前我國規定適用于制造磨具或作研磨材料用的剛玉，按粒度尺寸大小可分為41個規格：4＃、5＃、6＃、7＃、8＃、10＃、12＃、 14＃、16＃、20＃、22＃、24＃、30＃、36＃、40＃、46＃、54＃、60＃、70＃、80＃、90＃、100＃、120＃、150＃、 180＃、220＃、240＃。
W63、W50、W40、W28、W20、W14、W10、W7、W5、W3.5、W2.5、W1.5、W1.0、W0.5。
各粒度號的粒度組成應符合GB2477—83《磨料粒度及其組成》的規定，適用于做耐火材料及其制品的剛玉規格及粒度組成可根據用戶要求確定。
    (2)化學成分：剛玉物理性能指標的優劣主要是由化學成分決定的，常規加工破碎的剛玉，粗粒度的一般Al₂O₃含量較高，細粒度的由于雜質含量相對增加，Al₂O₃含量減少。
    ①用于制造耐火材料等非磨削用途的剛玉化學成分依據用戶要求確定。
    ②用于制造磨具或作研磨材料用的剛玉化學成分應符合表6—10—102、6—10—103的規定：
    ③除國家標準規定的化學成分以外，有些用戶還另規定理化指標要求：如棕剛玉規定Fe₂O₃、SiO₂、CaO、堆積密度，白剛玉規定Fe₂O₃、SiO₂、MgO、堆積密度等。
    (3)密度：剛玉的密度是決定剛玉晶體密度大小的主要因素，以46＃粒度為代表號不小于3.90g/cm³，在沒有46＃情況時亦可用相鄰號代替。
    (4)鐵合金粒及磁性物：磨料和耐火材料砂中對鐵合金粒有嚴格的要求，不同粒度號要求不同。鐵合金是指剛玉冶煉過程中產生的硅鐵及加工過程中進入的鐵質。 剛玉中鐵質的存在會使陶瓷磨具和耐火材料制品產生鐵斑，既影響商品外觀也影響使用性能，因而剛玉砂中鐵合金粒及磁性物含量應嚴加控制。
鐵合金粒的允許含量為：30＃及各粗號鐵合金粒應全部通過45＃篩；36＃—90＃鐵合金粒應全部通過粒度檢查時***底層篩號；大于100＃的各細號鐵合金粒應全部通過粒度檢查時混合粒下層篩。
剛玉中磁性物含量應符合表6—10—104規定：
    4.檢驗標準
    (1)化學成分按GB3043—89《棕剛玉化學分析方法》、GB3044—89《白剛玉、鉻剛玉化學分析方法》規定進行化驗。
    (2)磨料的粒度組成按GB/T2481.1～2481.2—98《磨料粒度組成測定方法》進行檢驗。
    (3)磁性物及鐵合金粒允許含量按GB7145—86《磨料磁性物含量》的規定進行檢驗。
    (4)密度按有關標準進行檢驗。
    (5)每批產品均按技術條件的規定進行驗收，并附上合格標志。
    5.主要生產廠及輸往國家、地區
    國內生產廠家眾多，大多分布在貴州、河南、山東、山西、四川、廣西等省。規模和產量較大的企業有貴州第七砂輪廠、第三砂輪廠、河南第二砂輪廠、山東第四砂 輪廠、山西太原砂輪廠等。出口輸往日本、美國、英國、法國、意大利、加拿大、荷蘭、瑞典、印尼、新西蘭、韓國、香港等30多個國家和地區。
    6.包裝方式
    包裝大多采用塑料編織袋，也有少量袋裝后置于托盤。包裝物上應標明：生產廠及商標、磨料名稱代號、規格、凈重、出口批次編號等內容。

備注：洛陽耐寶新型材料有限公司(www.m.mrsresearch.com)，竭誠為您服務! 如有疑問，請撥打服務熱線：15225560000或給我們留言，我們會盡快給您回復!洛陽耐寶真誠期待與您的長期合作!
